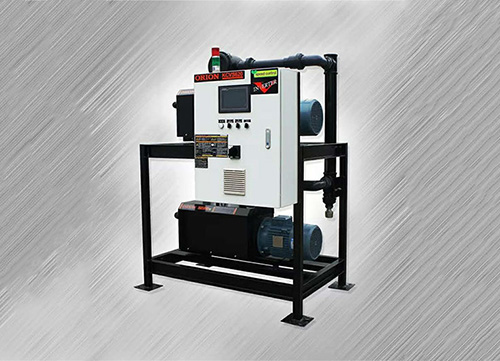

KCVS620 变频真空机组

变频真空机组采用高效双转子结构的爪式真空泵，配置变频装置、压力传感装置、PLC 中央处理器组成流量压力智能控制单元。通过触摸屏界面，实现人机对话，根据用户实际工况，设置最佳控制模式。并具备显示机组运转时间、维护保养提醒以及自动检测故障报警提示等功能模块。保证机组可根据客户实际使用流量的变化，自动调节系统的运转功率，达到最佳节能工况，同时最大幅度减少系统损耗，提高机组使用寿命。

功能特点
规格参数
相关产品
行业应用

产品概述

技术参数

项目		单位	数值
性能	设计流量 ※1	M3/h	616
	常用真空度	KPa	80 以下（1 气压下）
	到达真空度 ※2	KPa	-90 以上
	运转音 ※3	dB	81
重量		Kg	520
进气口径			Rc3
排气口径			Rc2
电气特性	电源※4		三相 380V/50HZ
	电源容量	kVA	14
	电机额定功率	KW	5.5KW * 2
	设置环境	设置场所	室内
容许环境温度		℃	0～40
吸入气体			常温：0～40℃ 恒湿：65±20％RH（JIS Z 8703）无腐蚀性/可燃性/爆炸性气体的环境无高温蒸汽及结露、较少灰尘的洁净空气

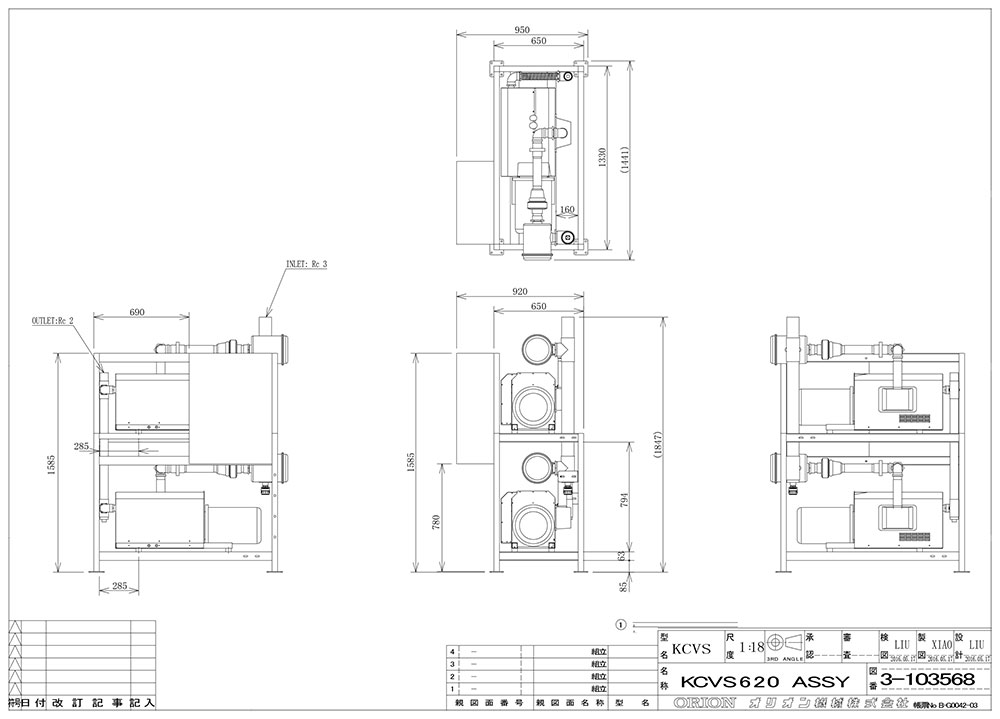

机组构成

※1根据容积推算出来的理论值。实际流量请参考压力－流量线图。
※2只是泵的最高真空到达值，不能在此真空度下经常性使用。该数值用于机型的选择计算。
※3运转噪声值并非保证值，而是80kPa/50HZ时的实测值。
※4电源电压的一时波动范围应在±10%以内，连续波动时的容许范围在额定电压±5%以内

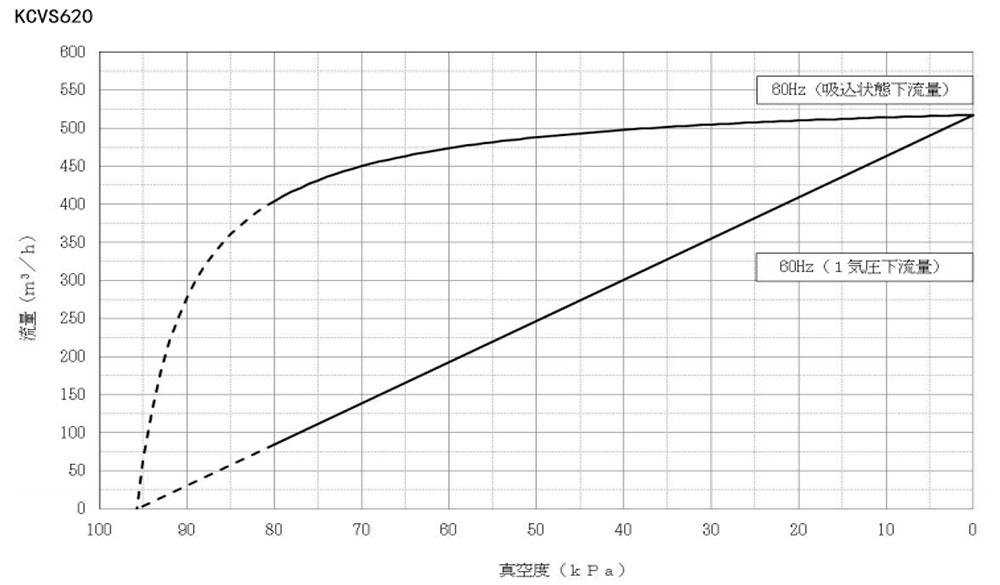

KCVS620真空－流量线图条件：20℃

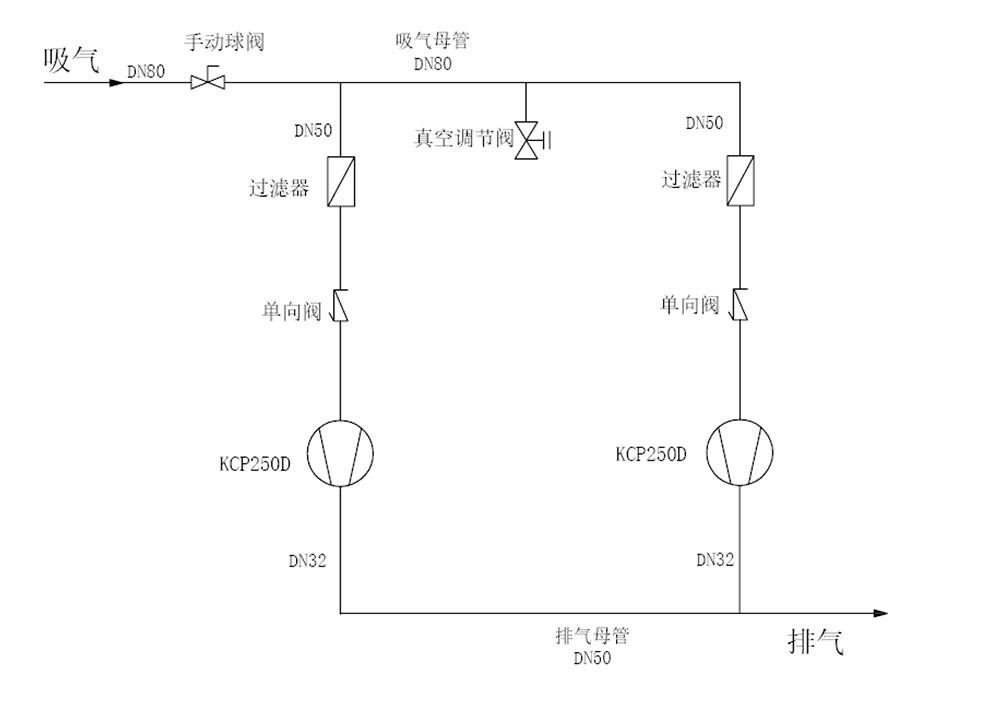

机组构成
（1）泵单元
2台KCP250爪式泵组合成KCVS1200机组。

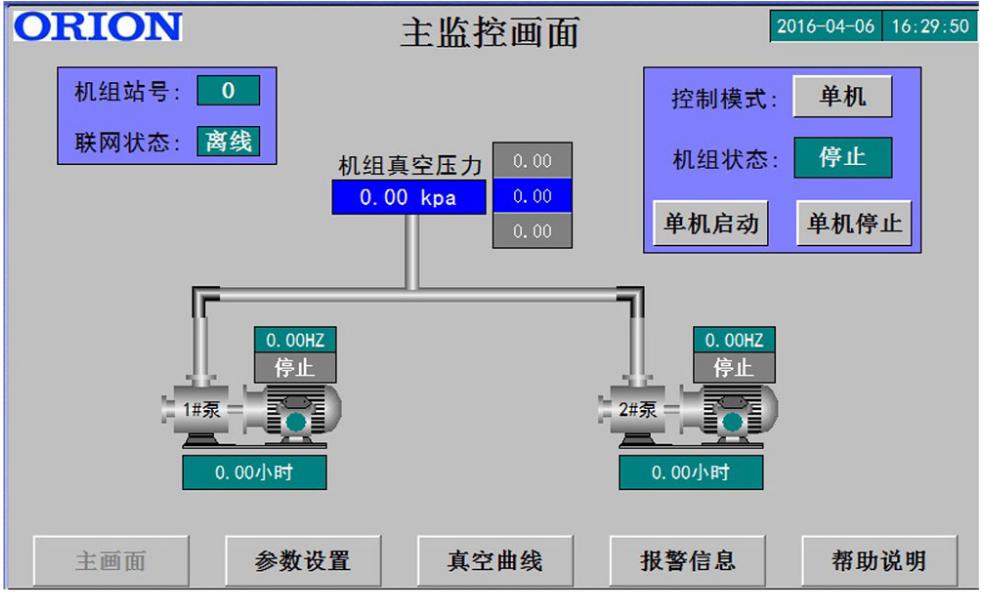

（2）电控单元
KCVS620电控柜1台。操作说明书见附件2
控制模式：手动、自动
自动模式下：根据用户工艺要求设定系统真空值，例如-75KPa。机组通过真空传感器数据反馈，中央处理器根据实际用气负荷的变化，调配2台真空机组的运转台数和运行频率，达到最佳节能工况，同时最大幅度减少系统损耗，提高机组使用寿命。
系统最终预留RS485通讯接口，支持MODBUSRTU通讯协议，支持用户接入DCS系统。
