型式 | KRA9-P-DP-VB-03A | KRA9-P-DP-VB-03 | KRA10-P-DP-VB-03 | |
转速 | rpm | 1100 | 1300 | 900 |
设计排气量 ※1 | m3/h | 90 | 110 | 140 |
常用真空度 ※2 | KPa | 60以下 | ||
常用排气压力※3 | KPa | 60以下 | ||
配管连接口径 | Rc1 | |||
电源 ※4 | 3相 200V 50HZ 3相 380V 50HZ |
|||
所需动力 | KW | 5.5(4P) | ||
质量 | kg | 197 | 237 | |
外型尺寸(L*W*H) | mm | 1207Ⅹ524Ⅹ385 | 1217Ⅹ587Ⅹ461 |

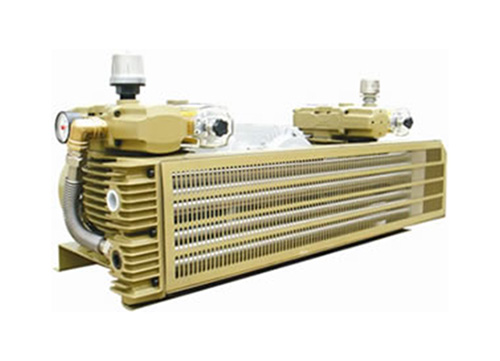

※ 双气缸-双功能(真空泵、吹气泵并列)方式,可以同时作为真空度60KPa以下的吸气源、排气压力60KPa以下的吹气源来独立使用。
※ 安装与传动带外罩一体的散热器,增加了排气冷却效果,环境温度30℃以下时,保证吹气出口温度65℃以下。
※ 传动带驱动方式,整机运转音较低。
※ 1 设计排气量:由容积所计算出的理论值。实际流量参考性能实测数据
※ 2 泵所到达最高真空点在实际上不能使用。只是为了机种选定时计算而使用
※ 3 可能使用的真空度(排气压力)范围。
※ 4 在KRA8、KRA10机型中也有单体泵(只有泵头)。
※ 5 使用环境(吸入空气)条件:温度:0~40℃、湿度:通常湿度(65±20%)
※ 6 电源电压的允许波动范围为额定电压±10%。
※ 7 请设置过负荷保护器(热敏继电器等)。 设定值:请以电机标牌上记载的额定电流值为标准。
