型号 | 转速 (rpm) |
设计排气量 ( L/min ) ( ※ 1) |
常用真空度 (V) kPa以 下 ※ 2 |
常用排气压力 (B) kPa以 下 ※ 2 |
常用压力 | 配管 接口 |
电源 ( 三相) | 电机功率 (KW ) |
重量 (kg ) |
||||
50HZ | 60HZ | 推荐 | 最高 | 200/220 50/60HZ |
380 50 HZ |
||||||||
CBF1515-P- □ -03 | |||||||||||||
VB | 1410/1690 | 235 | 280 | 60 | 60 | - | - | Rc3/4 | ○ | ○ | 0.75 | 36 | |
VBVB | 1410/1690 | 235 | 280 | - | - | ※ 3 | ※ 4 | Rc3/4 | ○ | ○ | 0.75 | 36 | |
VV | 1410/1690 | 235 | 280 | 60 | - | - | - | Rc3/4 | ○ | ○ | 0.75 | 36 | |
BB | 1410/1690 | 235 | 280 | - | 60 | - | - | Rc3/4 | ○ | ○ | 0.75 | 36 | |
CBF2525-P- □ -03 | |||||||||||||
VB | 1410/1690 | 405 | 480 | 60 | 60 | - | - | Rc3/4 | ○ | ○ | 1.5 | 46 | |
VBVB | 1410/1690 | 235 | 280 | - | - | ※ 3 | ※ 4 | Rc3/4 | ○ | ○ | 1.5 | 46 | |
VV | 1410/1690 | 235 | 280 | 60 | - | - | - | Rc3/4 | ○ | ○ | 1.5 | 46 | |
BB | 1410/1690 | 235 | 280 | - | 60 | - | - | Rc3/4 | ○ | ○ | 1.5 | 46 | |

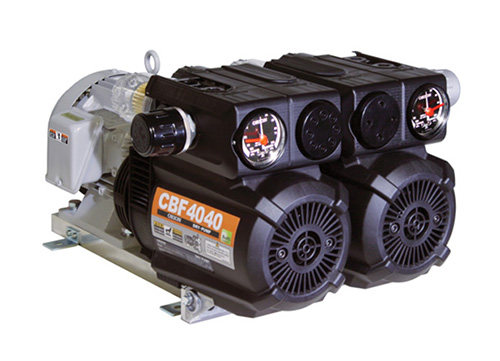

CBF4040-P- □ -03 | |||||||||||||
VB | 1410/1690 | 575 | 685 | 60 | 60 | - | - | Rc3/4 | ○ | ○ | 2.2 | 58 | |
VBVB | 1410/1690 | 575 | 685 | - | - | ※ 3 | ※ 4 | Rc3/4 | ○ | ○ | 2.2 | 58 | |
VV | 1410/1690 | 575 | 685 | 60 | - | - | - | Rc3/4 | ○ | ○ | 2.2 | 58 | |
BB | 1410/1690 | 575 | 685 | - | 60 | - | - | Rc3/4 | ○ | ○ | 2.2 | 58 |
※ 1 设计排气量:由容积所计算出的理论值。实际流量参考性能实测数据
※ 2 可以使用的真空.排气压力范围
※ 3 推荐使用范围:每侧单体泵真空与排气压力 合计小于60 kPa以 下.
※ 4 最高值:每侧单体泵真空与排气压力 合计小于80 kPa以 下.
※ 使用环境(吸入空气)条件:温度: 0~40 ℃ 、湿度:通常湿度( 65±20% )
※ 电源电压的允许波动范围为额定电压 ±10% 。
※ 请设置过负荷保护器(热敏继电器等)。设定值请以电机标牌上记载的额定电流值为标准
