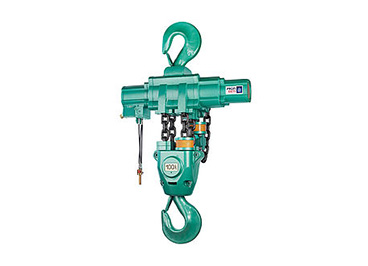

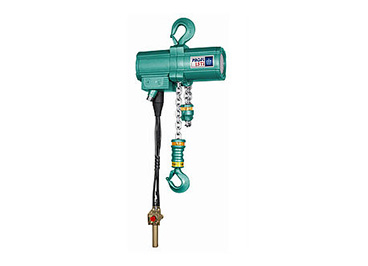

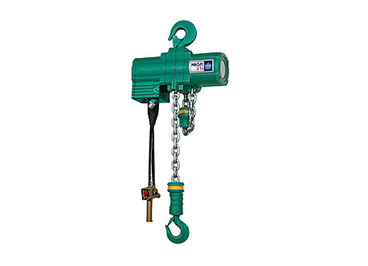

JDN PROFI系列气动葫芦

提升能力：250千克至100吨
气压：4 巴或 6 巴
JDN PROFI系列气动葫芦产品非常坚固可靠，因此适用于在艰苦的工业中运用，甚至可以在连续的工况下进行操作。根据不同的需求，我们有不同的控制器和滚轮。若是横向装载，我们有多种行走小车来满足您的要求。

防爆等级：
Ex II 2G Ex h IIA T4 Gb X
Ex II 2D Ex h IIIA T130°C Db X

提升能力：250千克至100吨

气压：4 巴或 6 巴

标准特性

型号		025 TI		05 TI		1 TI		1,5 TI	2 TI
气压	bar	4	6	4	6	4	6	4-6	4	6
提升能力	吨	0,16	0,25	0,32	0,5	0,63	1	1,6	1,25	2
链条数		1							2
马达输出功率	千瓦	0,6	1,0	0,6	1,0	0,6	1,0	1,3-2	0,6	1,0
满载提升速度	m/min	20		10	11	5	5,5	4-6	2,5	2,7
空载提升速度	m/min	37,5	42	16	19	10	11	8,4-10	5	5,5
满载下降速度	m/min	38		17		10	11	11-12	5	5,5
满载耗气量 – 提升时	立方米/分钟	0,7	1,2	0,7	1,2	0,7	1,2	1,5-2,6	0,7	1,2
满载耗气量 – 下降时	立方米/分钟	0,8	1,5	0,8	1,5	0,8	1,5	2,2-3,6	0,8	1,5
气管接头		G ½						G ¾	G ½
管路尺寸（内部/外部）	mm	13						19	13
标配重量（不含控制器）	公斤	27				27,5	622	56	342	752
链条尺寸	毫米	7 x 21						9 x 27	7 x 21
每米链条重量	kg	1,0						1,8	1,0
提升高度	m	3
标配控制器管路长度	m	2
带消音器满载噪音 – 提升1	分贝	73	74		75	74	76	73-77	74	76
带消音器满载噪音 – 下降1	分贝	77	78	77	78	77	78	78-80	77	78

1) 距1米位置测量值。按照 DIN45635 part 20

型号		3 TI / 2	3 TI		6 TI		10 TI		16 TI		20 TI
气压	bar	4-6	4	6	4	6	4	6	4	6	4	6
提升能力	吨	3,2			6,3		10		16		20
链条数		2	1		2				3		4
马达输出功率	千瓦	1,3-2	1,8	3,5	1,8	3,5	1,8	3,5	1,8	3,5	1,8	3,5
满载提升速度	m/min	2-3	2,5	5	1,2	2,5	0,8	1,6	0,5	1	0,4	0,7
空载提升速度	m/min	4,2-5	6	10	3	5	2	3,2	1,3	2	1,0	1,4
满载下降速度	m/min	5,5-6	7,5	10,8	3,6	5,4	2,5	3,4	1,6	2,1	1,2	1,6
满载耗气量 – 提升时	立方米/分钟	1,5-2,6	2	4	2	4	2	4	2	4	2	4
满载耗气量 – 下降时	立方米/分钟	2,2-3,6	3,5	5,5	3,5	5,5	3,5	5,5	3,5	5,5	3,5	5,5
气管接头		G ¾
管路尺寸（内部/外部）	mm	19
标配重量（不含控制器）	公斤	66	86		110		156		240		285
链条尺寸	毫米	9 x 27	13 x 36				16 x 45
每米链条重量	kg	1,8	3,8				5,8
提升高度	m	3
标配控制器管路长度	m	2
带消音器满载噪音 – 提升1	分贝	73-77	74		78		74	78	74	78	74	78
带消音器满载噪音 – 下降1	分贝	78-80	79		80		79	80	79	80	79	80

1) 距1米位置测量值。按照 DIN45635 part 20

1) 距1米位置测量值。按照 DIN45635 part 20

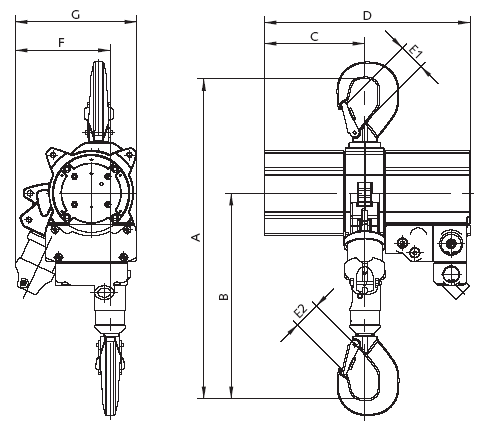

		025 TI	1,5 TI	2 TI
A 最低净空1	mm	450	480	498
B	mm	288	293	336
C	mm	145	200	145
D	mm	297	412	297
E1	mm	28
E2	mm	28	26	28
F 到吊钩中心	mm	137	170	137
G 最大宽度	mm	176	215	183

1) 配备储链盒将增加净空.
