JDN 迷你型气动葫芦

带 NFC 标签和维护应用 App
作为业界唯一一款带集成式 NFC 标签和维护应用 App 的提升机，JDN Mini 的体积在同类产品中属最小，但提升能力却高达 980 千克。JDN Mini 整合了多项创新技术，是我们与客户密切合作开发的成果。
Mini 是一款方便、灵活的压缩空气提升机，广泛适用于汽车、化工、制药和食品等行业。

防爆

防爆等级：
Ex II 2G Ex h IIA T4 Gb X
Ex II 2D Ex h IIIA T130°C Db X

功能特点
规格参数
相关产品
行业应用

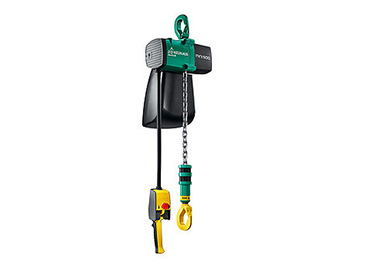

JDN 迷你型气动葫芦

带 NFC 标签和维护应用 App

产品特点

提升能力：125 千克、250 千克、500 千克、980 千克
气压：6 bar
提升高度：3 米、5 米、8 米
控制长度：2 米、4 米、7 米、最大 10 米

产品优势

TCO（总体拥有成本）低n
生产过程安全
全天候的可用性
现场直接维护，简单方便

标准特性

体积小，重量轻
使用寿命：800 小时
支持通过无极调整对最大运行速度进行预设
操控非常灵敏
防爆区 2 (ATEX)
适用于无油操作环境

配件

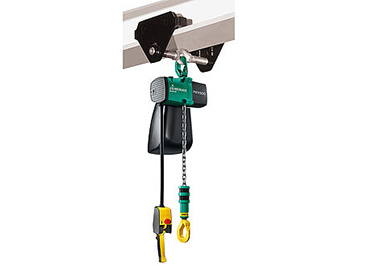

手推车

JDN 迷你型气动葫芦

型号		mini 125	mini 250	mini 500	mini 1000
气压	bar	6
提升能力	kg	125	250	500	980
链条数		1
马达输出功率	千瓦	0,45		1
满载提升速度	m/min	20	10	12,5	6,3
空载提升速度	m/min	40	20		11,5
满载下降速度	m/min	40	20		12
空载时下降速度	m/min	25	12,5	13	7,5
满载耗气量 – 提升时	立方米/分钟	33,5		60
满载耗气量 – 下降时	立方米/分钟	33,5		60
气管接头		G ½
管路尺寸（内部/外部）	mm	13
标配重量（3 米提升高度）和 2 米控制线长度	千克	10		45,2	46,3
链条尺寸	毫米	4,7 x 14,1		7,4 x 22
每米链条重量	kg	0,48		1,19
提升高度	m	3/5/8
控制线长度	m	2/4/7*
带消音器满载噪音 – 提升1	分贝	78
带消音器满载噪音 – 下降1	分贝	80
ATEX 区		2/22
机械等级/生命周期 [小时]		1 Am/800

1) Gemessen aus 1 m Abstand gemäß DIN 45635 Teil 20.
*Sonderlängen bis max. 10 m auf Anfrage.
Leistungswerte bei Raumtemperatur. Änderungen vorbehalten.

尺寸

		mini 125	mini 250	mini 500	mini 1000
A	mm	370	370	509	509
B	mm	236	236	306	306
C	mm	400	400	557	557
D	mm	100	100	135	135
E	mm	220	220	292	292
F	mm	112	112	148	148
G	mm	108	108	144	144
H	mm	159	159	210	210
J	mm	43	43	53	53
K	mm	93	93	125	125
L	mm	28	28	40	40
M	mm	19	19	28	28
(N)	mm	15	15	24	24
O	mm	118	118	164	164

Änderungen vorbehalten.

		mini 125	mini 250	mini 500	mini 1000
A	mm	370	370	509	509
B	mm	236	236	306	306
C	mm	400	400	557	557
D	mm	100	100	135	135
E	mm	220	220	292	292
F	mm	112	112	148	148
G	mm	108	108	144	144
H	mm	159	159	210	210
J	mm	43	43	53	53
K	mm	93	93	125	125
L	mm	28	28	40	40
M	mm	19	19	28	28
(N)	mm	15	15	24	24
O	mm	118	118	164	164
