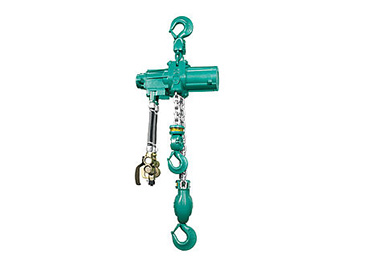

JDN M 系列气动葫芦

提升能力：1吨至6吨
气压：4 巴
JDN M系列气动葫芦最初是专为井下采矿所设计和生产，由于它适合用于多种场合，如今它的应用已经被扩展到了各种不同的工业领域。总的来说，他与PROFI系列的基本特性是一样的，但所需的气压仅为4巴，有两种不同的控制系统可供您选择。

防爆等级：
Ex I M2 Ex h I Mb X

提升能力：1吨至6吨
气压：4 巴

标准特性

型号		M 64		M 63 D
气压	bar	4
提升能力	吨	1/1	1/2	3/3	3/6
链条数		1/1	1/2	1/1	1/2
马达输出功率	千瓦	0,77		1,3
满载提升速度	m/min	3	3/1,5	2,2	2,2/1,1
空载提升速度	m/min	8	8/4	5	5/2,5
满载下降速度	m/min	12,5	12,5/6,5	6	6/3
满载耗气量 – 提升时	立方米/分钟	1,0		2,2
满载耗气量 – 下降时	立方米/分钟	2,0		3,2
气管接头		Rd 32x1/8"
管路尺寸（内部/外部）	mm	19
标配重量（提升高度 3 米）和 2 米控制器管路长度	千克	56	60	80	100
Weight without chain, without control	kg	31		51
链条尺寸	毫米	9 x 27		13 x 36
每米链条重量	kg	1,8		3,8
提升高度	m	5	5/2,5	5	5/2,5
标配控制器管路长度	m	2
带消声器满载噪音1	分贝	75 - 84		79 - 83

1) gemessen aus 1 m Abstand gemäß DIN 45635 Teil 20

Änderungen vorbehalten.
